Основной бич домашних сетей - это трудности прокладки кабелей. Спроектировать и построить инфраструктуру крупного предприятия или межстанционные соединения АТС можно не считаясь с затратами, подстраивая "под проект" местные условия. В случае необходимости - выкопать новый туннель, возвести эстакаду, проложить подводный кабель, и т.п.

Ситуация недорогих сетей принципиально иная, и в этом их коренное отличие. Домашним сетям неизбежно приходится подстраиваться под застройку города. В некоторых местах прокладка невозможна, где-то нежелательна, или имеет высокую стоимость. Масса на первый взгляд незначительных помех часто превращает подобные работы в "шаманство", требуя от проектировщика глубоких знаний местных условий.

Основным вариантом, который сложно уложить в описанные в предыдущей главе схемы, является линейный.

В таком виде сеть представляет собой уже рассмотренную выше "гирлянду", в ее самом примитивном и ненадежном виде. Отказ любого промежуточного узла вызывает прекращение услуги абонентам, подключенным далее по линии.

Вдобавок, приходится констатировать, что это один из самых распространенных на сегодня типов небольших сетей. Такой форме способствуют особенности линейной городской застройке, экономия магистрального кабеля, стремление с минимальными затратами "дотянуться" до "перспективного" дома (или хорошего друга), и т.п.

Что же можно сделать для увеличения надежности линейной структуры?

Наиболее очевидным вариантом будет превращение "гирлянды" в "звезду". Пусть кабеля лежат рядом, или даже в одной оболочке, такой подход позволит избежать зависимости всей сети от локального сбоя электропитания или неисправностей активного оборудования. Иначе говоря, все узлы могут работать с центральным независимо друг от друга.

Можно заметить, что в этом нет ничего нового, именно так обычно строится внутридомовая проводка телефонии или СКС. Подобно этому, для магистрали использование одного физического кабеля может с успехом применяться, особенно в сетях небольшого и среднего размера.

Но, как правило, это технически осуществимо (и рентабельно) только в случае использования оптоволокна. Большое количество волокон в одном кабеле стоит не слишком дорого (хоть и вполне ощутимо). В то же время, для медных многопарных кабелей при таком подходе нет места - 100-200 метров, вот предел их работы. А это очень мало для междомовых магистралей.

Очевидно, что для любой среды передачи кабель будет самым уязвимым звеном. Его повреждение вызовет отказ всех расположенных далее узлов без исключения. Это основной и неустранимый недостаток "линейной звезды".

В случае применения отдельного кабеля главным недостатком становится его большой расход. Кроме этого, использовать специальные решения типа П-296 сложно - пучок толстых кабелей (более 10 мм диаметром каждый) будет хорошо виден, и может легко привлечь нежелательное внимание. К тому же выглядит это весьма некрасиво даже на большой высоте.

Вдобавок, кабеля хоть и разделены, но идут по одной трассе. Поэтому вероятность их одномоментного отказа остается вполне вероятной.

Описанных выше проблем можно избежать, если применить "линейное кольцо". Действительно, совсем не обязательно замыкать магистраль при помощи своих кабелей. Это вполне можно сделать и "через интернет" (либо какую-либо иную сеть передачи данных).

При этом понадобится несколько более тонкая настройка программной части сети. В пользовательском компьютере может быть установлен только один "шлюз по умолчанию" (маршрутизатор, которому отправляются дейтаграммы IP, адресованные во внешние сети).

Соответственно, в случае повреждения линии в какой-либо точке желательна (но в общем случае не обязательна) автоматическая "подмена" основного канала резервным. Это сравнительно просто сделать используя фиктивные адреса пользователей, и несколько более сложно для реальных, но в целом не представляет собой неразрешимой задачи.

Как и в "классическом" кольце, общий отказ возможен только при одновременной неисправности двух активных устройств или повреждения кабелей в двух точках. Понятно, что вероятность такого события невелика, и можно получить вполне надежную сеть при "линейной" топологии ценой оплаты "запасного" канала подключения к Интернет.

Нужно отметить, что резервные коммуникации могут быть значительно менее скоростными, чем основные. А значит, сравнительно не дорогими, вполне по карману Ethernet-провайдеру средней величины.

Еще одним вариантом "линейного кольца" можно считать "гирлянду", в которой предусмотрена "обратная петля". Т.е. одна пара волокон в кабеле проходит через все активные устройства по очереди, а вторая идет "цельной", и соединяет первый и последний узел сети.

"Обратная петля" позволяет надежно и недорого защититься от отказов активного оборудования, но уязвим от повреждения кабеля.

Тем не менее, это, пожалуй, лучший способ для небольшой "линейной" сети, в которой построение обычного кольца слишком сложно или дорого.

Но что делать, если финансовое положение начинающей сети не позволяет использовать оптоволокно в "линейной звезде", "обратной петле", или схемы, которые используют резервирование? В этом крайнем случае ситуацию может облегчить (но не исправить полностью) следующая топология:

Т.е. ни в коем случае не следует стремиться построить длинную "гирлянду" из последовательных активных устройств. Значительно более целесообразно выделить магистраль, использующую минимальное количество оборудования. Пусть иногда понадобится "возвращаться" - расход кабеля при этом не так и велик:

Зато общая надежность значительно возрастет. Например, для недорогого П-296 (П-270) вполне достижимо 400-500 метров без повторителей. Значит, на сеть радиусом в 1,5 км (а это очень много) понадобится всего 4-5 устройств. В то время, как при построении "гирлянды" количество повторителей составит 15-20 штук.

Не нужно хорошо разбираться в теории вероятностей, чтобы сделать вывод о времени простоя сети при разных топологиях построения. Очевидно, что "гирлянда" будет больше ремонтироваться, чем работать.

В заключение, для иллюстрации общих принципов, хотелось бы привести схему вполне реальной (не придуманной) сети. Увы, расположение домов пришлось убрать из соображений безопасности.

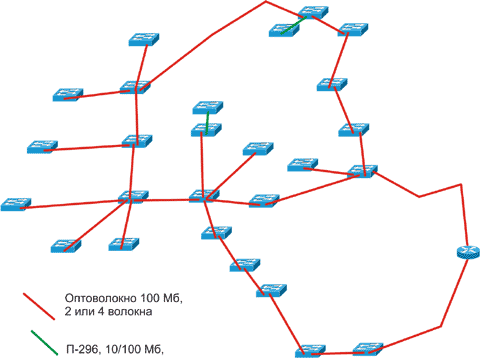

Можно видеть два связанных кольца, в которых часть узлов является центром небольшой звезды. Таким образом, полностью вывести сеть из строя достаточно сложно. Обрыв любого кабеля на кольце не остановит работу. А разветвления позволяют охватить значительную территорию (практически весь район).

По сути, это компромисс "звезды" и "кольца", адаптированный под имеющиеся дома, с учетом минимальных затрат кабеля и оборудования. И все это с сохранением достаточной потенциальной надежности.

В "транзитных" точках предполагалась установка 3com SS II 1000 с оптоволоконным модулем, в узловых, дополнительно, 3com SS II 3000 FX c 5-ю оптоволоконными портами и одним витопарным.

В результате - очень недорогая, но надежная 100 мегабитная магистраль, с поддержкой STP и хорошими возможностями управления. Стоимость 10-ти мегабитного управляемого (!) абонентского порта (без учета кабелей) менее $20. Можно предположить, что полная стоимость сети, с учетом всех затрат по строительству, окажется не более $60-70 за порт. На мой взгляд, более чем неплохая величина.

В случае, если сеть будет предназначена для оказания более "дорогих" услуг по передаче данных, можно сориентировать ту же самую топологию на более современное "железо". Например, 3com SS II 1100 на "транзит" и 3com SS II 3300 (или Intel 550F/T) в узлы.

Ну, а для совсем "богатых" всегда есть Catalyst 2950, и что-то типа 3508 в точки разветвления. При этом полная стоимость абонентского порта подойдет к привычным в СКС $500. И сеть будет слабо похожа на "домашнюю". Но вполне возможно, именно так будут устроены коммуникации Ethernet-провайдеров лет через пять... :-)

Полезные советы по П-296

Из Пензенской сети SouthNet прислали фотографии простого приспособления, которое пригодится каждой сети, имеющей дело с П-296.

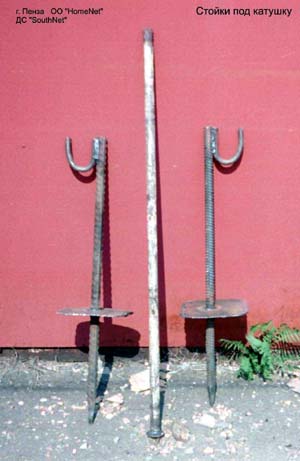

Вот такие стоечки под катушку. Просто, и очень удобно. Вбиваются в землю ногами или чем-то тяжелым...

Главное, просты в изготовлении и легко транспортируются (последнее очень важно, не всякой сети по карману грузовичок).

Думаю, объяснять подробности по их изготовлению нет смысла - все и так хорошо понятно из фотографий...
