Сегодня предметом нашего обзора стала плата MSI на новом чипсете nForce от компании nVidia. Одной из основных особенностей этого чипсета является двухканальный контроллер памяти, благодаря чему скорость подсистемы памяти может достигать 4.2Гб/сек. Также в чипсете интегрирован видеоадаптер nVidia класса GeForce2 MX и много еще чего. Предыдущие тесты плат All-in-One, как правило, не показывали ничего хорошего. Посмотрим, что будет на этот раз.

K7N420 Pro - первые впечатления

Поставляется плата в коробке традиционно для MSI красочной.

По уже сложившейся традиции обзор системной платы начнем с приведения ее спецификации.

CPU	Socket A (Socket 462) AMD Athlon/Athlon XP/Duron
Чипсет	nForce 420D чипсет
	200/266МГц FSB
	Twinbank Memory Architecture/128-бит контроллер DDR памяти
	интегрированный видеоадаптер класса GeForce2 MX
	AGP 4x
	Hyper Transport interface to MCP (800Мб/сек max)
	MCP-D (Media Communications Processor)
	Dual ATA/100 контроллер
	поддержка USB UHCI 1.0a, до 6 портов
	IEEE 802.3
	интегрированный Audio Processor Unit, совместим с AC'97 2.1
	SPDIF
Оперативная память	3 разъема DDR DIMM
	максимум до 1.5Гб
	поддержка 128-бит пмяти
Слоты расширения	1 AGP поддержка AGP 2.0 2x/4x (1.5В)
	1 CNR
	5 PCI 32-бит Master PCI 2.2 совместимый
	поддержка 3.3В/5В PCI bus interface
On-board IDE	An IDE controller on the MCP chipset provides IDE HDD/CD-ROM with PIO, Bus Master and Ultra DMA 100 operation modes
	до 4-х IDE устройств
Видео	256-бит 2D/3D графический адаптер
	Supports the 2nd generation T&L engine, nVIDIA Shading Rasterizer
Аудио	APU интегрированный в MCP
Сеть	интегрированный 10/100 Base-T Ethernet/Fast Ethernet
Периферия	1x FDD разъем
	2x последовательных порта COM A+COM 2 (pin header)
	1x параллельный порт поддерживающий режимы SPP/EPP/ECP
	1x разъем VGA
	6x USB ports (2 x встроенных на задней панеле, 2x USB разъема для подключения планок)
	1x IrDA разъем
	1x RJ-45 разъем
	1x Audio/Games порт
	1x D-Bracket разъем
Размеры	30.5cм x 22.5cм
Крепеж	6 монтажных отверстий

Из спецификации видно, что K7N420 Pro плата под процессоры AMD, построенная на чипсете от nVidia. Комплектация вполне традиционна.

Комплект поставки
Наименование	Кол-во
MSI Motherboard K7N420 Pro	1шт.
40-pin 80-жильный кабель UltraDMA 100/66/33 IDE	1шт.
Шлейф на 2 3.5" FDD	1шт.
D-Bracket	1шт.
CD	1шт.
Quick User's Guide	1шт.
планка SPDIF	1шт.

Руководство выполнено на среднем уровне. Наибольшее неудовольствие вызвал пункт, посвященный описанию подключения светодиодной индикации и кнопок. Диск с драйверами содержит стандартный набор драйверов для различных плат, производимых MSI, и набор различных утилит. В комплект поставки входит еще планка с выходом SPDIF и планка с двумя дополнительными USB портами именуема D-Bracket. Первая подключается в специальный разъем на плате, чтобы можно было по максимуму использовать возможности интегрированного звука. Планка же с USB портами дело обыкновенное, но не в данном случае. Помимо разъемов USB на ней находятся 4 светодиодных индикатора, которые позволяют выявить 16 возможных проблем в системе. На этом завершим знакомство с комплектом поставки и перейдем непосредственно к самой плате K7N420 Pro.

Плата K7N420 Pro является решением All-In-One, но в отличие от всех ранее виденных подобных решений обладает очень хорошими характеристиками и производительностью.

Помимо встроенного аудио, что сейчас встречается практически в каждой плате, в K7N420 Pro еще интегрированы видео класса GeForce2 MX и сетевой адаптер 10/100 Base-T Ethernet/Fast Ethernet. Выход последнего находится на задней панели над разъемами USB. Все это особенности нового чипсета nForce от nVidia.

Что касается расположения компонентов и общего дизайна, то плата заслуживает оценки "хорошо". На K7N420 Pro можно установить до 3-х вентиляторов. Два из разъемов для них расположены в верхней части платы рядом с разъемами памяти. Такое расположение удобно для подключения кулера процессора. Третий разъем кулера в нижней части платы прямо над разъемом FDD. На чипе IGP установлен радиатор, по своей форме и креплению больше соответствующий платам под Pentium 4, нежели под процессоры AMD. Разъем питания расположен сразу за встроенными портами USB и PS/2. Также довольно близко конденсаторы находятся к AGP (особенно один и довольно высокий). Как правило, это не мешает, если бы не случай, то это осталось незамеченным. А дело было так. Я попытался установить с лот AGP видеокарту GeForce2 MX, на которой был установлен кулер Blue Orb. Карта упорно отказывалась устанавливаться. Когда начал смотреть в чем же дело, то выяснилось, что высокий радиатор Blue Orb задевает один из конденсаторов. Так что, если кто захочет установить в K7N420 Pro видеокарту, на которой находится высокий радиатор, будьте готовы столкнуться с небольшими проблемами.

Разъемы для памяти находятся довольно далеко от разъема AGP, так что проблем с установкой/удалением модулей DIMM при установленной видеокарте не возникает, как это часто случается в последнее время. Платой за удаленное расположение разъемов памяти от AGP стало слишком близкое их расположение к краю платы, а как следствие разъемы FDD и IDE не смогли уместиться на своем обычном месте. Они переехали ниже и расположились с краю платы на уровне слота AGP и первого слота PCI перпендикулярно им. Разъему FDD повезло еще меньше. Он оказался загнанным в самый низ платы на уровень 5-го слота PCI. Такое местопребывание не создает никакой путаницы в шлейфах при подключении дисковода и жесткого диска, правда для FDD требуется довольно длинный шлейф. К немногочисленным недостаткам дизайна стоит отнести наличие только 6 монтажных отверстий. Размеры у K7N420 Pro довольно большие и наличие дополнительных 3-х отверстий не оказалось бы лишним. Так, разъемы DIMM, IDE и FDD оказываются в подвешенном состоянии, а именно к этим частям плат прикладываются наибольшие усилия во время сборки. В остальном плата оставляет очень приятное впечатление. Приятно видеть, что микросхема BIOS устанавливается, а не впаяна как на многих других платах. Это позволяет заменить его в случае случайной порчи (например при перепрошивке версий), а не выкидывать плату. K7N420 Pro в основном настраивается из BIOS, но все же кое что настраивается с помощью джамперов. На плате их 4. Один из них устанавливает частоту FSB, второй предназначен для сброса настроек CMOS, третий позволяет выбрать между встроенным динамиком и внешним, а третий четвертый служит для управления аудио (звук идет только на передние колонки или и на передние и на задние).

При использовании внешней видеокарты, встроенное видео автоматически отключается. Активируется оно, как только будет вынута видеокарта из слота. Хотя в BIOS можно отказаться от использования встроенного видео, но при этом включить плату при отсутствии видеокарты можно будет, только сбросив настройки BIOS. Для встроенного видео используется часть системной памяти. Можно выделить либо 8, либо 16, либо 32 Мб RAM.

K7N420 Pro с точки зрения оверклокера

Для оверклокеров K7N420, прямо говоря, не является объектом мечтаний. Кроме повышения частоты FSB через BIOS, пожалуй, в ней отметить больше нечего. Есть, правда, еще возможность повышения напряжения на ядре процессора и большое количество настроек памяти.

K7N420 Pro в работе

Теперь, имея общее представление о плате можно переходить к оценке ее производительности. Плата тестировалась при следующей конфигурации.

Конфигурация тестовой системы
Системная плата	MSI K7N420 Pro
Процессор	AMD Athlon 1000 (шина 266МГц)
Видеоадаптер	GeForce2 GTS 32Мб DDR (ASUS V7700)
Оперативная память	Samsung 2x128Mб DDR SDRAM PC2100
Жесткий диск	Seagate Barracuda ATA II 20Гб
Система	Windows Me 4.90.3000, DirectX 8.1, Detonator 23.11

Для сравнения производительности мы воспользовались результатами плат ASUS A7V266 и A7V266-E на чипсетах KT266 и KT266A соответственно. Также мы сравнили производительность K7N420 Pro при использовании встроенного видео с производительностью при использовании внешней карты GeForce2 MX.

Тестирование осуществлялось с помощью стандартного набора программ. В него вошли SiSoft Sandra 2002, CPUID версия 3.0d, 3Dmark2001, Winbench 99 версия 1.2, Business Winstone 2001, Content Creation Winstone 2001, Quake III Arena v1.29f, WinRaR v2.9, SPEC Viewperf 6.1.2. Так как все программы и игры хорошо известны, то останавливаться на них мы не будем и перейдем сразу к результатам. Единственное о чем стоит сказать пару слов - это пакет SiSoft Sandra 2002. В новой версии появились результаты для сравнения последних вышедших чипсетов (в том числе и nForce). К тому же система оценок новой версии не совпадает с предыдущими.

Частота

WCPUID v3.0d
Internal Clock, MГц	1002,27
System Bus DDR, MГц	267,27
System Clock, MГц	133,64
Multiplier	7,5

Первым результатом стали данные программы CPUID. Сенсационного они ничего не принесли. Этот показатель важен больше с психологической точки зрения. Приятно видеть, что рабочая частота процессора несколько выше, а не ниже номинальной.

SiSoft Sandra 2002

Второй частью тестирования проверялась работа с памятью. Для этих целей использовались SiSoft Sandra 2002. Для сравнения брались данные, полученные при тестировании платы на чипсетах KT266 и KT266A. Видно, что чипсет от nVidia чуть-чуть проиграл последнему чипсету VIA KT266A. Но в тоже время обошел популярный чипсет KT266. Так что новинка оказалась достаточно конкурентноспособна. Результат теста при использовании интегрированного видео против GeForce2 MX оказался логичен. За счет того, что встроенное видео использует часть оперативной памяти, результат оказался чуть хуже.

ZD Media Benchmarks

Дисковая подсистема оценивалась с помощью пакета Winbench 99.

В этом тесте не наблюдается особого прорыва вперед. Результаты, показанные всеми платами очень близки друг к другу. Но если считать каждую единицу, то nForce немного уступил своим соперникам.

Игры

В Quake платы на nForce и KT266A показали полностью идентичный результат, немного опередив KT266. При сравнении работы при интегрированном видео и внешнем, интегрированный вариант немного уступает за счет меньшей памяти. А с увеличением сложности игровых сцен разрыв становится заметнее.

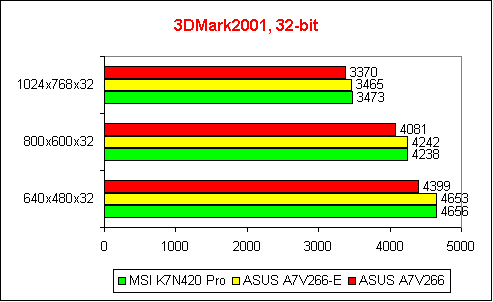

3DMark2001

Результат полностью аналогичен Quake, так что комментарии, думаю, излишни.

WinRar

И вновь nForce и KT266A демонстрируют одинаковую производительность, опережая KT266. При использовании интегрированного видео за счет меньшего объема оперативной памяти результат nForce падает, что и следовало ожидать.

SPEC Viewperf 6.1.2

Согласно результату данного теста при работе с серьезными OpenGL приложениями типа CAD/CAM все три чипсета выглядят одинаково.

Итоги

Проведенные тесты показали, что выпущенный nVidia чипсет оказался очень успешным. Его производительность практически во всех тестах оказывается очень высокой, а благодаря интегрированному полноценному GeForce2 MX этот чипсет скорее всего ждет не меньший, а может и больший успех, чем у чипсетов от VIA.

Системная плата MSI K7N420 Pro предоставлена компанией IP Labs (www.iplabs.ru).
