Поднимаем напряжение на процессорах Celeron и Pentium III для разгона

Сколько оверклокера не учи,
а он все равно камень спалит.

На самом деле, сколько не предупреждай, что повышение напряжения ядра процессора дело опасное и может закончиться плачевно, всегда найдутся любители поэкспериментировать, которые не побоятся последствий, или просто подумают что-то типа "Это у других пусть процессоры горят, а у меня все будет нормально". Таких людей даже запах горелого кремния и кипящего текстолита не остановит на пути к получению пары дополнительных мегагерц. Вот для них-то и будет сегодняшняя статья.

Всегда можно заставить процессор работать при более высоком напряжении, чем то которое задано по умолчанию. Так, например у Celeron 2 напряжение по умолчанию составляет 1.5В - 1.7В. Базовое напряжение Pentium 3 1.65В - 1.7В. Для работы на штатных частотах тут все в порядке. Но если у вас возникла крайне острая необходимость разогнать процессор до космических скоростей, то такого напряжения мало и придется рисковать.

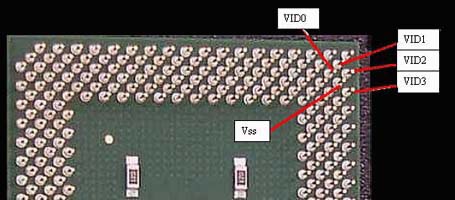

Есть некоторые материнские платы, такие как Soyo SY7VCA, позволяющие изменять напряжение ядра процессора в пределах 10%. То есть можно получить 1.65В для 1.5Вv Celeron 2. Но ведь и этого некоторым бывает мало. Каждый уважающий себя оверклокер знает, что в реальной жизни, чтобы получить от Celeron 2 стабильную работу на шине 100МГц требуется напряжение ядра около 1.7 - 1.8В. А для достижения этого вам придется немного поработать ручками и соединить некоторые контакты на процессоре. Это не Бог весть какая наука и паять вам тоже ничего не придется. Но, все равно, предварительно убедитесь, что у вас есть деньги на новый процессор :-). Так что будьте очень и очень аккуратны. Нижняя часть вашего процессора, будь это Celeron 2 или Pentium 3 выглядит примерно так:

Обратите внимание на то, что один угол у процессора как бы обрезан. Это называется "ключ" и позволяет однозначно определить ориентацию процессора в пространстве. Вы видите четыре помеченных контакта. Идея состоит в том, чтобы соединить контакты определяющие напряжение (Voltage identification pins - VID) с контактом выбора напряжения (Voltage Selector Switch - Vss) для получения нового нижнего порога напряжения. Тут необходимо заметить, что в случае с cB0 Celeron частотой <=600 VID 2 уже имеет соединение с Vss внутри чипа и поэтому все варианты, при которых VID2 должен быть отсоединен отпадают. В случае с B0 Celeron с частотой >>=633 и cB0 Pentium 3 контакты VID 0, VID 1 и VID 2 соединены с Vss внутри чипа, так что единственным доступным вам напряжением остается лишь 2.05В (я бы так не рисковал).

cC0 Celeron и Pentium 3 могут менять напряжение в самых широких пределах от номинальных своих 1.70В до 2.05В с приращением по 0.05В.

VID3VID2VID1VID0Напряжение ядра
НетДаНетНет1.50
НетДаНетДа1.55
НетДаДаНет1.6
НетДаДаДа1.65
ДаНетНетНет1.7
ДаНетНетДа1.75
ДаНетДаНет1.8
ДаНетДаДа1.85
ДаДаНетНет1.9
ДаДаНетДа1.95
ДаДаДаНет2
ДаДаДаДа2.05
НетНетНетНет0

Конечно, можно было бы попробовать соединить все необходимые контакты просто между собой, вместо того, чтобы по одному подсоединять их к Vss, но в таком случае будет выделяться слишком много тепла и вероятность того, что процессор ваш сгорит вплотную приблизится к 100%. Ниже я приведу подробную инструкцию как получить напряжение 1.65В. Не забывайте, что следуя ей, вы делаете все на свой страх и риск, а я тут не при чем. Если не хотите видеть дымящийся процессор, не делайте ничего, что написано ниже :-).

Итак для работы вам потребуется следующее:

  • Очень тонкая медная проволока
  • Маленькие кусочки пластика
  • Кусочек ткани
  • Термопаста
  • Верная рука и зоркий глаз (очки тоже помогают)
  • Пластилин
  • Маленькие плоскогубцы или пинцет

А теперь пошаговая инструкция

1. Достаньте процессор из FCPGA сокета, снимите с него кулер с радиатором и удалите очистите процессор от термопасты (если он был ею намазан).

2. Возьмите процессор в руку, все равно в какую, и сориентируйте его как показано на рисунке, приведенном выше. После этого найдите на процессоре все необходимые вам контакты, которые вы будете соединять. Так например на cB0 Celeron 566 напряжение по умолчанию равно 1.5В и VID 2 уже подсоединен к Vss внутри самого кристалла. Так что вым остается соединить только VID 0 и VID 1 с Vss для того, чтобы получить напряжение 1.65В.

3. Положите на стол, на котором будете работать кусочек пластилина и на него уже уложите процессор. Поверьте мне по опыту, так будет удобнее.

4. Возьмите небольшой кусочек медного провода (приблизительно 100 мм) и сделайте небольшую петельку на одном ее конце, так чтобы потом можно было из нее сделать треугольник, окружающий требуемые нам контакты. Аккуратно разместите эту петельку вкруг нужных контактов, а концы провода пусть свисают с разных сторон процессора. Вы сразу поймете, что держаться на своем месте медный провод не желает, и вот тут вам пригодятся маленькие кусочки пластика, при помощи которых вы и зафиксируете медный провод, вставляя их между контактами.

5. Используя маленькие плоскогубцы или пинцет натяните провод пока он не достигнет надежного соединения между контактами. Главное, чтобы провод держался на штырьках самостоятельно. Но будьте осторожны - не сжимайте контакты проволокой так сильно, чтобы они погнулись.

6. Даже если вам кажется, что у вас получилось нормальное соединение, я советую вам повторить операцию, для достижения более надежного контакта, чтобы вы могли быть абсолютно уверены в хорошей передаче тока. Излишки провода выведите через VID 2 и загните на верхнюю сторону процессора, где они не смогут ничему помешать и ничего повредить.

7. Самое главное, это быть уверенным, что провод ни касается никаких других контактов, кроме тех, что уже имеют соединение внутри процессора (такие как VID 2 на Celron 566 cB0 или VID 3 на Celeron 600 cC0).

8. Вставьте процессор назад в сокет FCPGA и хорошо его прижмите. Таким образом созданные вами соединения будут надежно прижаты к подложке процессора.

9. Достаньте процессор из сокета и внимательно изучите его нижнюю сторону. Убедитесь, что после всего проделанного прилаженные вами провода не касаются ненужных контактов. Если все в порядке, то можете вставлять процессор на место и начинать танцы со смертью :-). А если провда касаются других контактов кроме тех, что необходимо, то постарайтесь их сдвинуть, или снимите совсем и начните все сначала.

10. Не забудьте о термопасте, так как при повышенном напряжении процессор будет и сильнее греться.

11. Ну вот теперь вы владелец более мощного процессора. Или сгоревшего процессора. Это уж как кому повезет :-)

Константин Петров
Оригинал статьи находится на сайте "Железная столица"
