Тест системной платы Canyon CN-9IEA

Сегодня в нашей тестовой лаборатории находится системная плата Canyon CN-9IEA для процессоров Pentium 4 (Socket 478), построенная на чипсете Intel 845E. Отличительной особенностью данного чипсета является поддержка 533 МГц системной шины.

Canyon CN-9IEA - первые впечатления

Плата Canyon CN-9IEA поставляется в стандартной для системных плат этой компании коробке.

Canyon CN-9IEA

Ее комплектация также выглядит вполне привычно:

  • материнская плата Canyon CN-9IEA,
  • мануал,
  • шлейф IDE ATA/66,
  • шлейф FDD,
  • CD с драйверами,
  • разъем game/MIDI,
  • заглушка разъемов на заднюю панель,
  • планка с разъемами S/PDIF-in и S/PDIF-out.

Добротное отношение в подготовке документации отличает всю продукцию компании Canyon. Не стала исключением и рассматриваемая сегодня плата CN-9IEA. Полнотой описания отличается как спецификация и описание отдельных компонентов платы, так и раздел посвященный настройке BIOS. Идущий в комплекте компакт-диск содержит все необходимые для полноценной настройки платы драйвера. Приятно отметить, что на этот раз в комплект поставки оказалась включенной даже планка с разъемами S/PDIF-in и S/PDIF-out, отсутствовавшая в предыдущих моделях. Как говорится, мелочь, а все же очень приятно.

Спецификация платы отвечает всем современным требованиям. Подробно она выглядит следующим образом.

Спецификация
Чипсет
Intel 845E
Intel 845E Memory Controller Hub (MCH)
Intel 82801 DB I/O Controller Hub (ICH4)
Процессор
Intel Pentium 4 (478-pin) до 2.2 ГГц
400/533 МГц системная шина
Системная память
2-а 184-pin разъема DDR SDRAM DIMM
2.5V unbuffered PC1600 (DDR200) / PC2100 (DDR266) DDR SDRAM DIMM до 2 Гб
поддержка функции ECC
Встроенное аудио
1x AGP слот
5x PCI слота
1x CNR слот
Разъемы на задней панеле
20-бит стерео полнодуплексный кодек
S/PDIF - in/out интерфейс
6-канальный аудио выход
4x USB 2.0 /1.1 порта
2x DB-9 последовательный порт
1x DB-15 VGA порт
1x DB-25 параллельный порт
1x mini-DIN-6 PS/2 порт для мыши
1x mini-DIN-6 PS/2 порт для клавиатуры
3x аудио разъема: line-out, line-in и mic-in
Разъемы на плате
1 для 2-х дополнительных внешних USB 2.0 /1.1 порта
1 для внешнего game/MIDI порта
2 внутренних аудиоразъема (CD-in и TAD)
1 4-х канальный выход
1 S/PDIF-in разъем
1 S/PDIF-out разъем
1 разъем для IrDA интерфейса
2 разъема IDE (ATA/33, ATA/66 и ATA/100)
1 разъем для FDD
3 ATX power разъема
1 Wake-On-LAN разъем
1 Wake-On-Ring разъем
разъемы CPU fan, Chasis fan и Second fan
Форм-фактор
ATX 305x244 мм

Системная плата 9IEA построена на интеловском чипсете i845E - очередной модификации чипсета Intel 845. Особенностью данного варианта набора системной логики является наличие поддержки не только 400 МГц системной шины, но и 533 МГц системной шины, что позволяет устанавливать в эту плату процессоры, работающих как на частоте 100 МГц, так и на частоте 133 МГц.

Canyon CN-9IEA

CN-9IEA представляет собой полноразмерную ATX плату и имеет стандартные для данного форм-фактора размеры 305x244 мм. На плате размещен 1 слот AGP 4x, 5 PCI слотов и 1 слот CNR.

Разведена плата CN-9IEA достаточно успешно, ее установка в корпус и подключение практически не вызвали никаких нареканий. CN-9IEA комфортно располагается в любом корпусе подходящего размера. Разъемы IDE и основной разъем питания (20-контактный) расположены с правого края таким образом, что они оказались частично закрыты отсеком дисководов. В результате этого пришлось приложить некоторое усилие при подключении шлейфов IDE, а также разъема питания ATX. Более никаких претензий не возникло. Провода и шлейфы сосредоточены в одной стороне и не мешают циркуляции воздуха и не закрывают доступа к остальным разъемам и джамперам платы.

На плате предусмотрена возможность установки до трех кулеров. Разъемы для них расположены вполне удачно. Один из них, предназначенный для подключения устанавливаемого на процессор кулера находятся немного правее верхнего угла гнезда процессора. Второй разъем расположен еще правее немного выше 20-контактного разъема ATX. Третий разъем расположен почти в самом низу платы справа и предназначен для охлаждения корпуса. При установке кулеров не создается путаницы в проводах, а также каких-либо других помех. Память устанавливается безо всяких помех.

Что касается качества изготовления, то можно отметить аккуратность выполнения. Все разъемы подписаны. Не обязательно даже обращаться к инструкции для того, чтобы понять, для чего предназначен тот или иной разъем или джампер.

Настраивается плата практически полностью через BIOS. Если вы ранее уже видели AWARD BIOS, то обращение с BIOS платы CN-9IEA не должен вызвать у вас никаких затруднений. Наибольшее внимание пользователей привлекает настройка параметров памяти и процессора. Здесь все стандартно. Из настроек памяти доступно задание ее таймингов. А из параметров процессора задание множителя (если разблокирован), изменение напряжения ядра и внутренней частоты. Определение частоты системной шины можно возложить как на BIOS, так и задать ее принудительно соответствующей перемычкой непосредственно на плате. Также частота системной шины также может устанавливаться с помощью специальной программы, находящейся на компакт-диске с драйверами.

В первый момент после включения плата CN-9IEA вызвала ассоциацию с иллюминацией. Эту ассоциацию обеспечил ряд индикаторов, расположенных на плате. Один из них расположен около разъемов DIMM и светится, когда питание включено или ПК находится в режиме Suspend. Другой находится над AGP слотом и горит в зависимости от типа карты, установленной в AGP. Третий расположен между 4 и 5 разъемами PCI и светится, когда питание включено или ПК находится в режиме Suspend последние, представляющие группу из четырех индикаторов служат для диагностики начальной загрузки. В случае возникновения ошибки идентифицировать ее поможет находящаяся в инструкции таблица состояний.

Плата CN-9IEA в работе

Испытания платы от Canyon проходило при следующей конфигурации.

Конфигурация тестовой системы Canyon 9IEA
Материнская плата
Canyon CN-9IEA
Процессор
Intel Pentium 4 2.4 ГГц (шина 100МГц)
Видео адаптер
GeForce2 GTS 32Мб DDR (ASUS V7700)
Оперативная память
Kingston 2x256Mb DDR SDRAM PC2100
Жесткий диск
Samsung
Система
Windows XP Professional

Для тестов использовался стандартный набор программ:

  • CPUID v3.0
  • SiSoft Sandra 2002
  • Business Winstone 2001
  • Content Creation Winstone 2001
  • WinBench99 v1.2
  • 3DMark2001
  • Quake III Arena v1.29f (four)
  • DroneZmarK
  • SPEC Viewperf 6.1.2.M

Все полученные результаты сведены в соответствующие таблицы. В тесте принимал участие процессор, работающий на 400 МГц шине. Для сравнения производительности мы воспользовались ранее протестированной платой Canyon CN-9IGLM на чипсете i845GL (в тестах независящих от графической подсистемы) и платой Intel D845BG на чипсете i845D. В целом все три платы показали сопоставимую производительность. Единственным тестом, где предмет сегодняшнего обзора - плата CN-9IEA особо отметилась (в лучшую сторону) стал тест памяти. В нем CN-9IEA не нашлось равных. Остальные результаты в целом сопоставимы, но все же небольшое преимущество в скорости в большинстве случаев осталось за CN-9IEA.

CPUID

WCPUID v3.0f Canyon 9IEA
Internal Clock, МГц
2396,92
System Bus DDR, МГц
399,49
System Clock, МГц
100
Multiplier
24


SiSoft Sandra 2002







Ziff Davis Benchmarks











3DMark2001

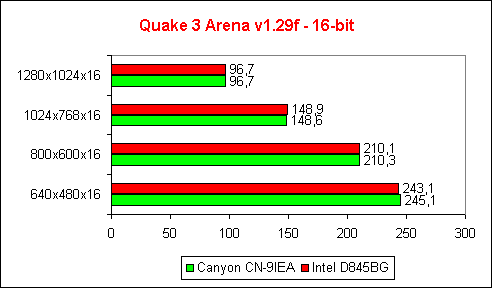

Quake III Arena





DroneZmarK





SPEC Viewperf 6.1.2



Итог

Рассматриваемая системная плата Canyon CN-9IEA способна составить конкуренцию платам более именитых производителей. Обеспечивает надежную и стабильную работу во всех самых современных приложениях.

Плата Canyon CN-9IEA предоставлена на тестирование компанией ASBIS (http://www.asbis.msk.ru/, http://www.canyon-tech.ru/).

Редакция благодарит компанию "Патриарх" (http://www.memory.ru/) за предоставленную память Kingston 2x256Mб DDR SDRAM PC2100.

Евгений Калугин
